안녕하세요? 이엔지베이 입니다.
오늘은 최근 진행된 건설기계 및 위험기계에 대한 구조계산서 작성 사례를 확인하고, 이에 필요한 기술적인 사항들을 소개하고자 합니다. 이 사항들은 안전한 구조물을 보장하고 형식승인을 획득하는 데 중요한 역할을 합니다.
기계장치는 매우 다양한 부재들로 조립되어 있고, 그중 핵심적으로 하중을 지지하고 전달하는 부재들은 신중히 설계해야 함은 당연합니다. 설계자가 설계한 이러한 핵심 부재들의 하중 상태를 분석하고 내력을 계산하여 해당 구조물이 작동 중 구조적으로 안전한지를 판단하는 것이 바로 구조계산서 작성의 목적입니다.

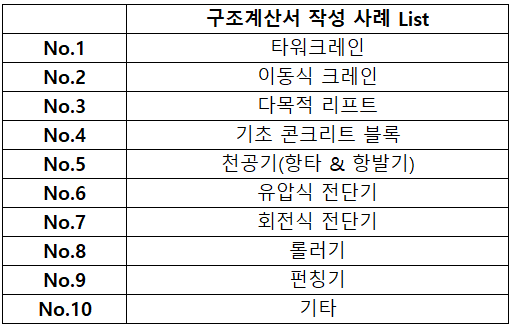

이러한 구조계산서는 아래의 항목을 순서로 순차적으로 진행 및 작성 됩니다.
Step 1. 부하 조건 분석:
구조계산서 작성의 첫 번째 단계는 기계가 작동하는 동안 겪게 될 다양한 부하 조건을 분석하는 것입니다. 예를 들어 크레인의 경우, 최대 하중, 횡력, 기울기 등 다양한 조건을 고려해야 합니다. 이러한 부하 조건을 정확히 분석하여 구조물이 안정적으로 작동할 수 있는지 확인합니다.
Step 2. 재료 선정:
구조물의 안전성과 강도는 선택된 재료에 의해 결정됩니다. 구조계산서 작성 시에는 적절한 강도와 내구성을 가진 재료를 선정해야 합니다. 또한, 재료의 물성과 특성을 고려하여 환경적인 요인에 대비할 수 있어야 합니다.
일반적으로 사용되는 구조용탄소강으로 KS D 3752에 따르고, 해당 표준에서 제시되는 재료의 강도를 기준으로 구조계산을 수행하여 구조물의 안전성을 판단합니다. 이때, 재료는 하중 상태에 따라 5가지 내력(인장, 압축, 굽힘, 전단, 비틀림, 좌굴)을 받게 되므로 구조계산서 작성시 검토 부재의 하중상태를 고려하여 타당한 내력의 선정과 해당 내력과 대응되는 재료의 강도의 선정은 매우 중요합니다.

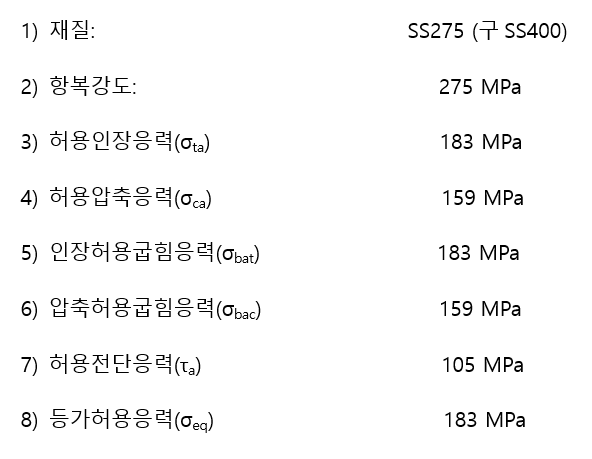

아래 표는 일반적인 연강의 하중상태에 따른 강도구분을 나타냅니다.

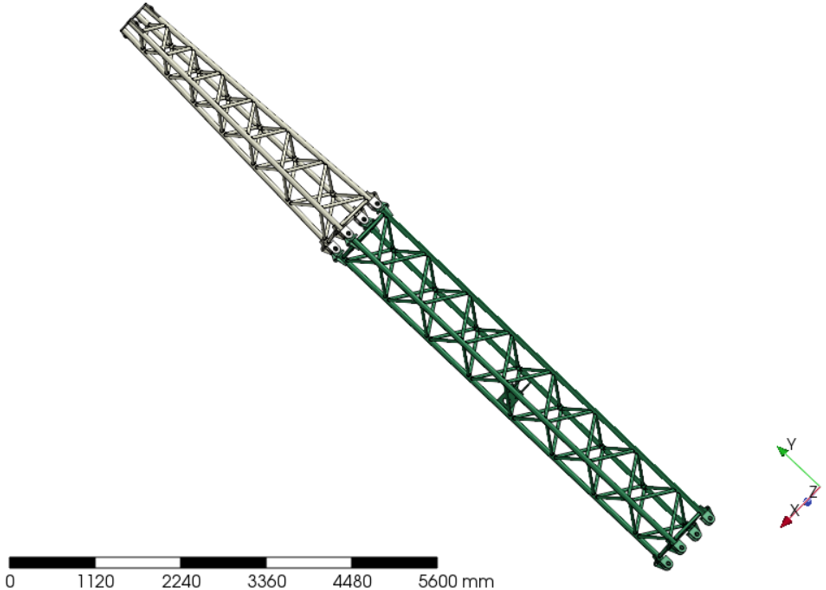

Step 3. 해석 및 모델링:
구조계산서 작성에서는 구조물을 정확히 모델링하고 해석하는 것이 매우 중요합니다. CAD S/W를활용한 3D 모델링을 통해 소프트웨어를 사용하여 기계의 형상과 구성 요소를 정확히 표현하고, 수치 해석 방법(구조해석)을 활용하여 구조물의 응력, 변형, 안전성 등을 분석합니다.
Step 4. 강도 및 안전성 평가:
구조물의 강도와 안전성은 구조계산서 작성의 핵심 목표입니다. 부하 조건, 재료 특성, 모델링 결과 등을 고려하여 구조물의 안전성을 평가합니다. 구조물이 충분한 강도를 가지고 있는지, 파손이나 결함 없이 안전하게 작동할 수 있는지 확인합니다. 수치적인 분석 및 시뮬레이션을 통해 구조물의 강도와 안전성을 평가하고, 필요한 경우 보강 또는 수정을 제안합니다.
4-1 규정 및 표준 준수:
구조계산서 작성은 건설 규정 및 산업 표준을 준수해야 합니다. 각 국가 및 지역에서는 건설기계 및 위험기계에 대한 안전성 요구사항과 테스트 절차를 정의하고 있으며 우리나라 역시도 고용노동부 고시 등에서 위험기계에 대한 안전 기준을 명확히 하고 있습니다. 관련 기준을 근거로 구조물의 구성 요소, 설계 기준, 강도 등에 대한 계산을 수행하게 됩니다.

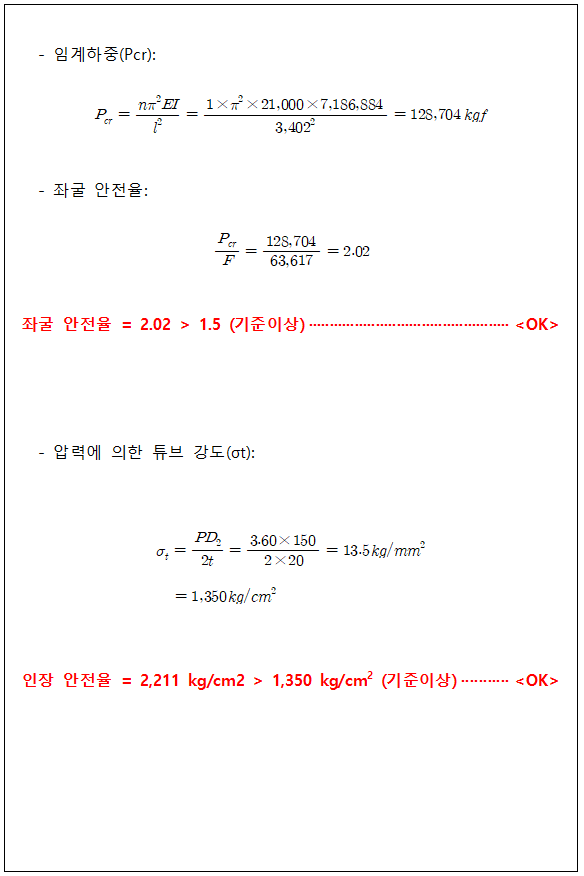

4-2 결과 해석 및 문서화:
구조계산서 작성 결과는 정확하고 이해하기 쉽게 문서화되어야 합니다. 해석 결과를 그래프, 표 및 설명으로 제시하여 구조물의 강도, 안전성, 부하 수용력 등을 명확하게 보여줍니다. 또한, 작성된 문서는 형식승인을 위해 제출되거나 참고 자료로 활용될 수 있습니다.
위에서 언급한 기술적인 사항들은 구조계산서 작성에 필수적인 요소들입니다. 안전하고 신뢰성 있는 구조물을 보장하기 위해 전문적인 지식과 구조해석 기술을 활용하는 것이 중요합니다.
더 자세한 내용과 실제 사례에 대한 예시를 확인하려면 ENGBAY 공식홈페이지 및 공식블로그를 방문해주시기 바랍니다. 건설기계 및 위험기계의 구조계산서 작성과 관련된 다양한 주제를 다루고 있으며, 기술적인 사항에 대한 깊이 있는 내용을 제공하고 있습니다.
감사합니다.
